Shenzhen Optico Communication Co., Ltd. er en av de mest troverdige produsentene og leverandørene av 1x2 pm mekanisk optisk bryter i Kina. Ta gjerne engros spesialtilpassede produkter av høy kvalitet til konkurransedyktig pris fra fabrikken vår. Hvis du har spørsmål om gratis prøve, kan du gjerne sende oss en e-post.
Produktprofil

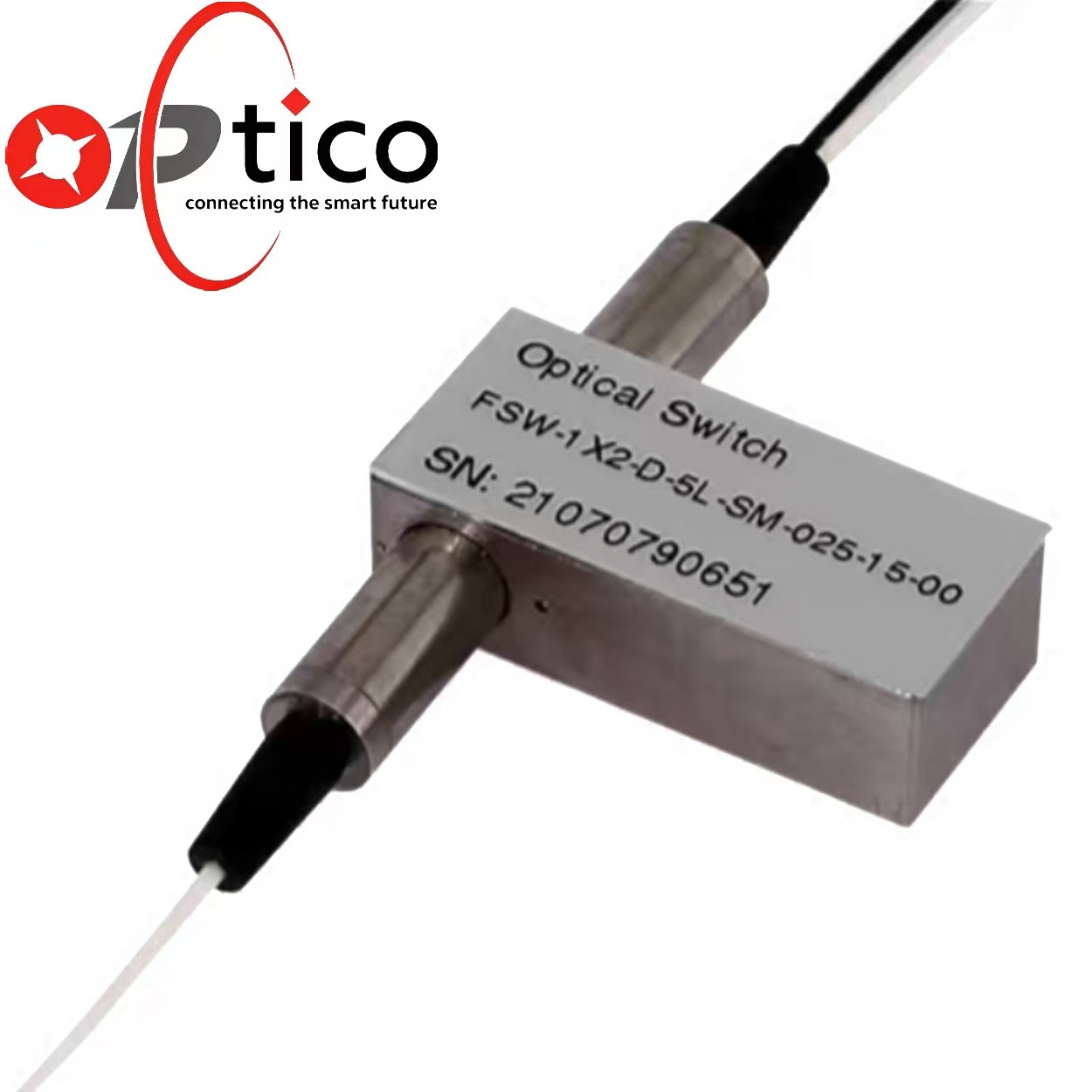

- Denne 1x2 PM mekaniske optiske bryteren er spesielt designet for polarisasjonsfølsomme optiske systemer, kompatibel med vanlige kommunikasjonsbånd på 1310nm og 1550nm, og tilbyr utmerket bredbølgelengdetilpasning. Den optiske svitsjen bruker en presisjonsmekanisk drivstruktur, som muliggjør toveis veksling av optisk bane samtidig som den opprettholder stabil optisk signalpolarisering gjennom svitsjingsprosessen.
-
Den 1x2 PM mekaniske optiske bryteren har en limfri -optisk banedesign, og tilbyr fordeler som lavt tap, høy isolasjon og lav krysstale. I tillegg kan den skryte av utmerket miljøtilpasningsevne og en ultra-lang levetid, og støtter valgfrie elektrisk styrte svitsjings- og-av-låsekonfigurasjoner. Med sin stabile og pålitelige drift kan denne optiske bryteren brukes mye i sammenhengende kommunikasjon, fiberoptisk sensing, linjeovervåking, presisjon optisk deteksjon og beskyttelse av optisk nettverksredundans.
Produktspesifikasjoner
| Parameter | Verdi | |
| Type | 1×1,1×2 | |
| Bølgelengde (nm) | 1310 eller 1550 | 1310/1550 |
| Innsettingstap (dB) | Mindre enn eller lik 0,8(Typ 0,6) | Mindre enn eller lik 1,0 (Type 0,8) |
| Cross Talk (dB) | Større enn eller lik 55 | Større enn eller lik 55 |
| Avkastningstap (dB) | Større enn eller lik 55 | Større enn eller lik 55 |
| Utryddelsesforhold (dB) | Større enn eller lik 20 | |
| Repeterbarhet (dB) | Mindre enn eller lik ±0,05 | |
| Byttetid (ms) | 10 | |
| Levetid (syklus) | >1,000,000 | |
| Bytt modus | Låsende eller ikke-låsende | |
| Lagringstemperatur (grad) | -40-+85 | |
| Drivspenning (V) | 5±0,5 DC eller 5V puls | |
| Arbeidsstrøm (mA) | <50 | |
| Fibertype | Se bestillingsinformasjon | |
| Dimensjon(LxMxH)(mm) | 27×12.6×8.5 | |
| Bemerke: | ||
|
||
|
||
|
||
PM optisk bryterpakkediagram
Portkonfigurasjon
Vedtar en standard 1×2-struktur, med P1 som fellesport og P2 som svitsjkanalport, og støtter toveisvalg av optisk vei.
Elektrisk grensesnitt
Utstyrt med dobbel-rad
10-pinners standard overskrifter
(2,54 mm pitch), kompatibel med konvensjonelle PCB-driverkretser, støtter elektronisk svitsjing og tilpassede låsende/ikke{1}}låsende moduser.
Monteringsdesign
Har Ø5,5 mm standard monteringshull, støtter direkte montering til panelet eller chassiset, egnet for automatisert montering og masseutplassering.
Mekaniske dimensjoner
Hovedkroppsdimensjonene er omtrent 27×12×8,2 mm, med en total lengde på 37 mm inkludert pigtail. Den kompakte strukturen er egnet for 1U/2U rackmontering og høy-modulintegrering.
Produktfunksjoner
Vedtar høy-mekanisk optisk banejustering for å opprettholde polarisasjonsretningen til inngangslyset under veksling. Med et typisk ekstinksjonsforhold som er større enn eller lik 20dB, passer den perfekt til polarisasjonsfølsomme-systemer som koherent kommunikasjon, fiberoptiske gyroskoper, kvantekommunikasjon,
og presisjonsføling, forhindrer signalforvrengning og ytelsesforringelse.
Har epoksy-fri og lav-optisk banedesign, med typisk innsettingstap Mindre enn eller lik 0,5dB og kanalisolasjon Større enn eller lik 55dB.Det minimerer krysstale for å sikre høy-kvalitetsignaloverføring og redusere total linkdempning.
Den optiske kjernebanen er epoksy-fri, og gir utmerket motstand mot temperaturvariasjoner, vibrasjoner og støt. Med et bredt driftstemperaturområde og over 1 million svitsjesyklusers levetid, sikrer den stabil lang-drift og
oppfyller de strenge pålitelighetskravene til industri
og utstyr for telekom-.
Kompatibel med både 1310nm og 1550nm PM-bånd, de vanligste bølgelengdene for telekom- og metronettverk.Den tilpasser seg langtransport-,metrotilgang,og test- og målescenarier,forbedrer utstyrets allsidighet
og redusere lagerkostnader.
Støtter enkelt-modus/PM-fibertilpasning, ulike drivspenninger og både låsende/ikke-låsende,
raske-bytte/lave-versjoner.
Pigtails kan tilpasses med FC/LC/SC/APC/PC-kontakter for å møte forskjelligekabel- og testbehov.
Kompakt pakke med standard pinout muliggjør sømløs integrasjon i optiske moduler, testinstrumenter, optisk nettverksutstyr og automatiserte testplattformer, ideelt for høy-tetthetsrack og automatisert produksjonslinjeinstallasjon.
arbeidsprinsipp
Den 1x2 PM mekanisk optiske bryteren kontrollerer den interne mekaniske strukturen via elektriske kontrollsignaler,
raskt bytte mellom to tilstander for å oppnå toveis valg av ett inngangssignal mellom to kanaler,
mens polarisasjonstilstanden til det optiske signalet opprettholdes stabilt gjennom hele prosessen,
gir en pålitelig planleggingsløsning for optisk bane for polarisasjonsfølsomme systemer.-
Trinn A
Felles port P1 er koblet til kanalport P2,mens P3 er frakoblet. Optiske signaler fra P1 sendes direkte til P2, og fullfører valg av optisk vei.
Trinn B
Felles port P1 er koblet til kanalport P3, mens P2 er frakoblet. Optiske signaler fra P1 byttes til P3, og oppnår kanalbytte.
produktapplikasjoner
Elektrisk stasjon
| Type | Optisk Sti |
Elektrisk stasjon | Statussensor | ||||||
| Pin1 | Pin5 | Pin5 | Pin10 | Pin2-3 | Pin 3-4 | Pin7-8 | Pin 8-9 | ||
| N-låsing | 1-2 | - | - | - | - | lukke | åpne | åpne | lukke |
| 1-3 | V+ | - | - | GND | åpne | lukke | lukke | åpne | |
| låsing | 1-2 | - | - | GND | V+ | lukke | åpne | åpne | lukke |
| 1-3 | V+ | GND | - | - | åpne | lukke | lukke | åpne | |
Bestillingsinformasjon
|
PMO SW |
Type | Bølgelengde | Modus | Pigtail Type | Fibertype | Lengde | Kobling |
|
1x1 1x2 |
85=850nm 13=1310nm 1315=1310/1550 |
L=Lås N=Ikke-låsende |
250=250um bare fiber 900=900um løst rør
|
1=SMF-28e 2=50/125 3=62.5/125 |
1=1m | NE=Ingen FA=FC/APC FC=FC/UPC SA=SC/APC |
