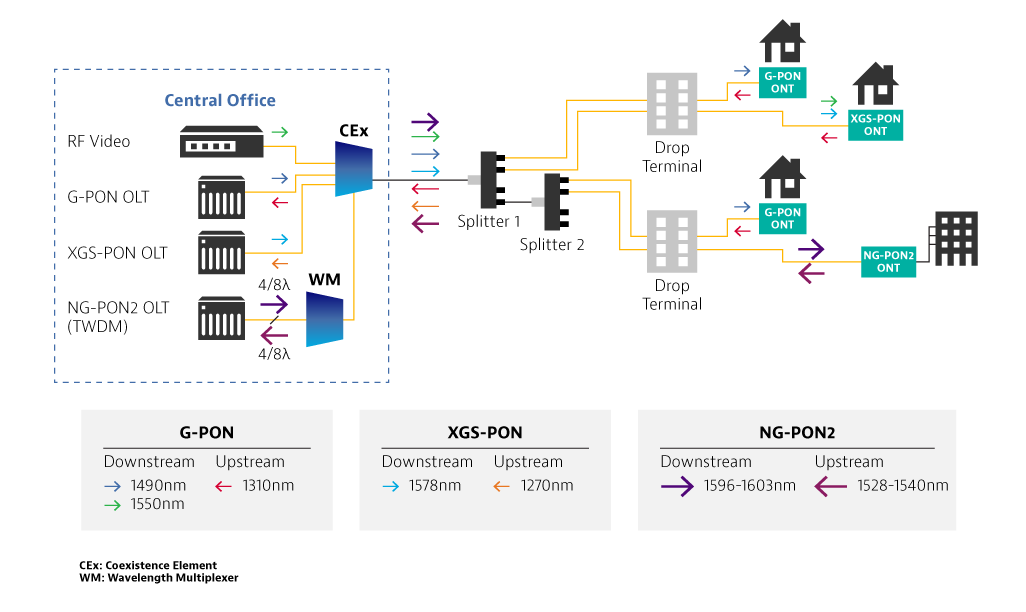

Passivt optisk nettverk (PON) består hovedsakelig av den optiske linjeterminalen (OLT) ved sentralkontoret og den optiske nettverksenheten (ONU) i brukerenden. Det er et punkt-til-flerpunkt-nettverk med kringkastingsmodus i nedlink og tidsdeling flere tilganger i uplink. Det kan fleksibelt komponere treformede, stjerneformede, bussformede og andre topologiske strukturer. Bare en enkel optisk splitter trenger å installeres på det optiske forgreningspunktet. Derfor har det fordelene med å spare optiske kabelressurser, båndbredde ressursdeling, spare investering i utstyrsrom og bygge Fordelene med rask nettverkshastighet og lave omfattende nettverksbyggingskostnader.
Passivt optisk nettverk (PON) kan også deles inn i bredbånds passivt optisk nettverk (BPON), gigabit passivt optisk nettverk (GPON) og Ethernet passivt optisk nettverk (EPON). Blant dem er gigabit passive optiske nettverk (GPON) og Ethernet Passive Optical Network (EPON) vanligere.
Gigabit Passive Optical Network (GPON) er den nyeste passive optiske nettverksteknologien (PON). Nedstrømsfrekvensen kan nå 2,48 Mbps, som kan deles av opptil 64 sluttbrukere. I tillegg kan Gigabit Passive Optical Network (GPON) også støtte protokoller med flere kilder og overholde Ethernet-, TDM- og ATM-standarder, slik at de kan tilby tradisjonelle forretningstjenester, som TDM-baserte tale- og leide linjer, uten å endre brukerutstyret .
Datakapasitet | Nedlastingshastigheten er 1,24 Mbps eller 2,48 Mbps, og opplinkhastigheten er 622 Mbps eller 1,24 Gbps |
Antall sluttbrukere | Hvis avstanden mellom den optiske linjeterminalen (OLT) og den optiske nettverksenheten (ONU) er 20 km, kan den støtte 32 brukere; Hvis avstanden er mellom 12-15 km, kan 64 brukere støttes; hvis avstanden er 30 km, kan bare 16 brukere støttes. |
Protokoll som støttes | Ethernet, ATM og TDM |
Ethernet Passive Optical Network (EPON) er en passiv optisk nettverksteknologi (PON) basert på Ethernet. Den bruker passivt optisk nettverk (PON) -teknologi på det fysiske laget, og bruker Ethernet-protokollen ved koblingslaget for å bruke passiv. Den topologiske strukturen i det optiske nettverket (PON) realiserer tilgangen til Ethernet. Derfor kombinerer Ethernet Passive Optical Network (EPON) fordelene med passivt optisk nettverk (PON) teknologi og Ethernet-teknologi: lav pris, høy båndbredde, sterk skalerbarhet, fleksibel og rask serviceomorganisering og kompatibilitet med eksisterende Ethernet-kompatibilitet, etc.
Datakapasitet | Oppstrøms og nedstrøms priser er begge 1,25Gbps |
Antall sluttbrukere | Når avstanden mellom den optiske linjeterminalen (OLT) og den optiske nettverksenheten (ONU) er 20 km, støttes maksimalt 32 brukere |
Protokoll som støttes | Ethernet |
Aktivt optisk overføringsutstyr (fotoelektrisk konverteringsutstyr, aktive optoelektroniske enheter og optiske fibre osv.) Distribueres også mellom hovedkontorenden og brukerenden av det aktive optiske nettverket (AON), som kan deles inn i PDH-basert og SDH-basert aktivt optisk overføringsutstyr. Network (AON), det aktive optiske nettverket (AON) basert på SDH, brukes ofte for tiden. Den har en tilgangshastighet på 155Mbs eller 622Mbs, og overføringsavstanden kan nå 70 km uten repeater. Forskjellig fra det passive optiske nettverket (PON), er signalet som mottas av den optiske nettverksenheten (ONU) i det aktive optiske nettverket (AON) signalet etter den optisk-elektrisk-optiske konvertering av den aktive enheten. AON-teknologien for aktivt optisk nettverk er veldig moden, men distribusjonskostnadene er høyere enn for det passive optiske nettverket (PON).
Passivt optisk nettverk (PON) og aktivt optisk nettverk (AON) har sine egne egenskaper. For tiden er passivt optisk nettverk (PON) mer vanlig i fiber til hjemmenettverket (FTTH).
