HvordanAReOpticalFibersMAde?
Prosessen med optisk fiberproduksjon bestemmer den mekaniske styrken, overføringsegenskapene og levetiden til den optiske fiberen, noe som er svært viktig for å sikre kvaliteten på den optiske fiberen. Produksjon av kommunikasjon optisk fiber er delt inn i to prosesser: stang gjør og wire tegning.
Produksjonsprosessen av optisk fiber er hovedsakelig delt inn i tre prosesser: preform forberedelse, optisk fiber tegning og testing.

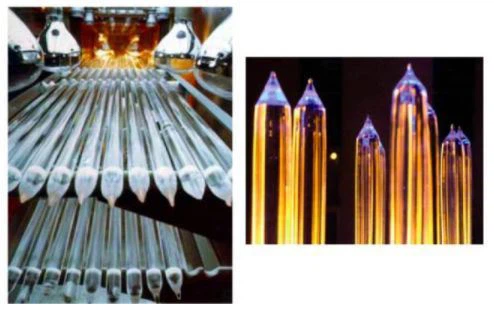

ForhåndsskjemaPOppreisning
Produksjonen av preforms inkluderer hovedsakelig MCVD, OVD, VAD og PCVD prosesser. Denne artikkelen introduserer bare MCVD-prosessen.

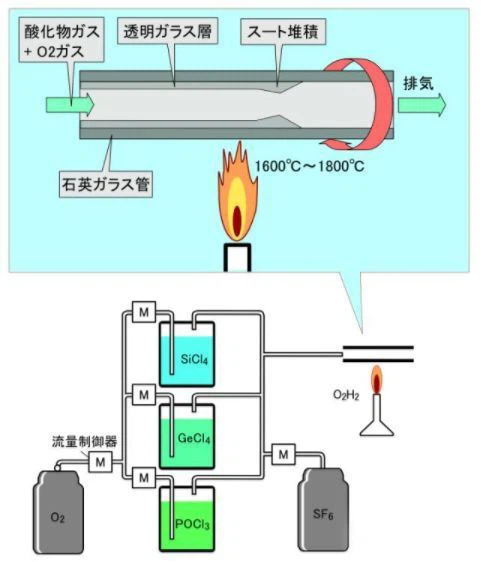

MCVD-prosessen (modifisert kjemisk dampdeponering) ble utviklet av Bell Labs i 1974. Det introduserer en gassblanding bestående av SiCl4 (silisiumklorid), GeCl4 (germaniumklorid) og andre kjemiske stoffer i et kvartsglassrør (kledning), og roterer og varmes utenfor kvartsrøret for å oksidere silisium og germanium for å danne SiO2 (Silika) og GeO2 (germaniumdioksid), og bor i kvartsrøret for å danne hoveddelen av den optiske fiberen.
Den brytningsindeksen, ekspansjonskoeffisienten og smeltepunktet til den optiske fiberen kan kontrolleres av komponentkonsentrasjonen av den gassiske blandingen. Etter at preformen er avkjølt, utføres en kvalitetstest (brytningsindeks).

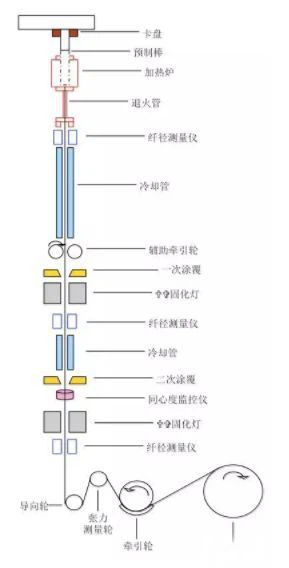

FiberDråing
Sett preformen inn i fibertegnetårnet for tegning. Preformen trekkes inn i en optisk fiber med en tykkelse på 125μm og belagt med to lag harpiks for å beskytte styrken til den optiske fiberen.

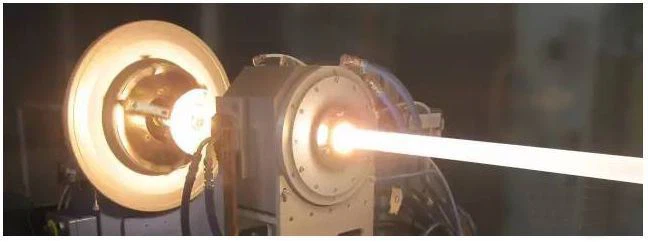

Det er en grafittovn i fibertegnetårnet, som kan generere en høy temperatur på 17000-2000 grader for å myke preformen, og deretter er det såret av et tegnehjul for å tegne en slank fiber. Tegnetårnet har et tilbakemeldingssystem for informasjon, som brukes til å gi tilbakemelding på ovnens temperatur og svingete hastighet, etc., slik som å nøyaktig kontrollere fiberdiameteren gjennom lasermikrometeret.
For å forbedre styrken til den optiske fiberen, er det nødvendig å belegge den optiske fiberen med et tynt lag med harpiks i tide under tegneprosessen og tørke den i tide for å unngå gjensidig vedheft.
Etter at tegningen er fullført, må den ferdige fiberen testes. Innholdet omfatter hovedsakelig: strekkfasthet, brytningsindeks, fiberstruktur, demping, informasjonsbærekapasitet (båndbredde), spredning, driftstemperatur og fuktighetsområde, etc.
Slik er optisk fiber laget!
Med fremveksten og utviklingen av fiberoptisk kommunikasjon og bygging og markedsføring av 5G, er etterspørselen etter optiske kommunikasjonsprodukter og -enheter eksploderende, og høyere krav er plassert på kvalitet og ytelse.
