SC LC FC Fiber Optic Jumper

SC LC FC Fiber Optic Jumper

Optisk fiber jumper lappledning (også kjent som optisk fiberkontakt) refererer til det faktum at begge ender av den optiske kabelen er utstyrt med kontaktplugger, som brukes til å realisere den aktive tilkoblingen til den optiske banen; Pluggen med den ene enden kalles pigtail. Optisk fiberlappledning (optisk fiberlappledning / kabel) ligner koaksialkabel, bortsett fra at det ikke er noe nettskjold. I sentrum er en glasskjerne for lysutbredelse. I multimodefiber er diameteren til kjernen 50μm ~ 65μm, noe som tilsvarer omtrent menneskets hår. Diameteren til enmodus fiberkjerne er 8μm ~ 10μm. Utsiden av kjernen er omgitt av et glassbelegg med en lavere brytningsindeks enn kjernen for å holde den optiske fiberen i kjernen. Utenfor er et tynt lag plastjakke for å beskytte belegget.

Corning/YOFC Fiber

CCTC keramisk hyl

Vårt merke selvtillit kommer fra et sterkt produksjonsteam

100% testet før levering

IL/RL -test

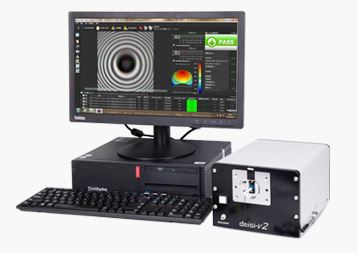

3D -test

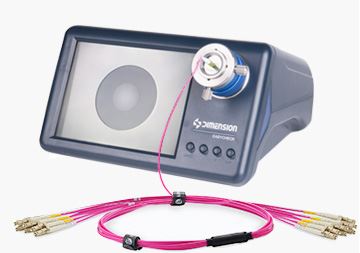

Sluttoverflate -test

Scener av applikasjoner

Lans

Catv

Wans

Klassifiseringen og oversikten over fiberhoppere lappesnorer er som følger

Det er mange typer fiberhoppere (også kalt fiberkontakter), det vil si fiberkontakter som kobles til optiske moduler, og de kan ikke brukes om hverandre med hverandre. SFP -modulen er koblet til LC -fiberkontakten, og GBIC er koblet til SC -fiberkontakten. Følgende er en detaljert beskrivelse av flere ofte brukte fiberoptiske kontakter i nettverketEngineering:

①FC Fiber Optic Jumper: Den eksterne forsterkningsmetoden er å bruke en metallhylse, og festemetoden er en skruespenne. Vanligvis brukt på ODF -siden (mest brukt på lapppaneler)

②SC optisk fiberhopper: Kontakten For å koble den GBIC-optiske modulen, er skallet rektangulært, festemetoden er plug-in pin-låsetypen, ikke trenger å rotere. (Mest brukt på ruterbrytere)

③st type optisk fiberhopper: Vanligvis brukt i optisk fiberfordelingsramme, skallet er rundt, og festemetoden er skruespenne. (For 10Base-F-tilkobling er kontakten vanligvis ST-type. Vanligvis brukt i fiberfordelingsramme)

④LC Fiber Optic Jumper: Kontakten for å koble SFP -modulen, den er laget av sperremekanismen til modulær jack (RJ) som er enkel å betjene. (Brukt av ruteren)

Typer applikasjoner

CE

HLR

ISO

ROHS

Valgveiledning

Det er tre hovedtyper fiberhoppere i henhold til termineringstypen: ST-ST, SC-SC, ST-SC. I henhold til typen optisk fiber er det hovedsakelig to typer enmodus fiber og flermodus fiber. Spesifikasjonene i jumperlengden er 0,5 m, 1 m, 2m, 3m, 5m, 10m osv. I henhold til kabel ytre skjedemateriale, kan det deles inn i vanlig type, vanlig flammehemmende type, lav røyk halogenfri type (LZSH), lav røykhalogenfri flammehemmende type, etc.

I henhold til brannvurderingen av bygningen og kravene til brannmotstanden til materialene, bør det integrerte ledningssystemet ta tilsvarende tiltak. Når du legger kabler eller optiske kabler i brennbare områder og bygningsaksler, bør flammehemmende kabler og optiske kabler brukes; På store offentlige steder bør flammehemmende, lav røyk og lav toksisitetskabler eller optiske kabler brukes; Tilstøtende utstyrsrom eller koblingsutstyr for flammehemmende ledningsutstyr skal brukes.
